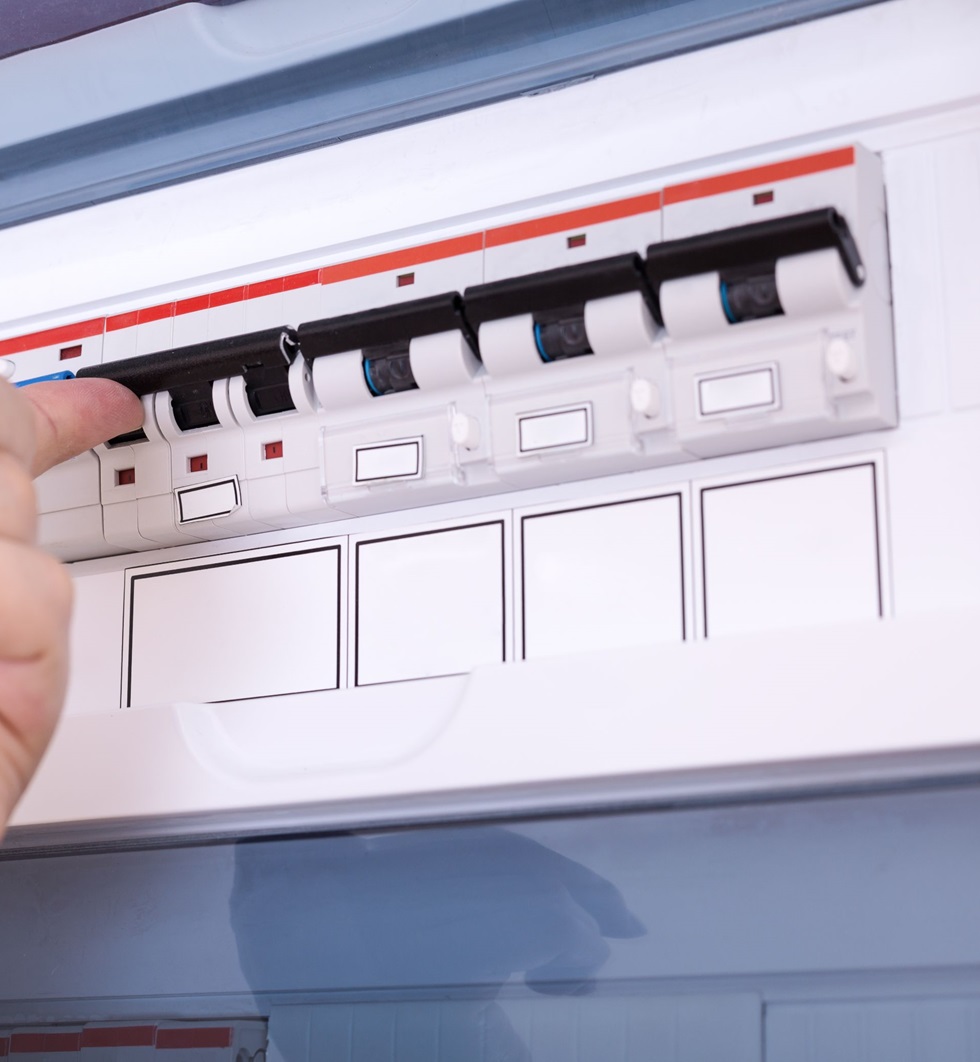

Le tableau électrique constitue le centre de commandement de tous les circuits dont dispose un bâtiment. Sous la forme d’un boîtier, cet élément central abrite tous les circuits électriques du logement, gère leur distribution et garantit leur protection, tout comme la sécurité des occupants.
Sommaire
- Quelles normes pour un tableau électrique
- L'appareillage modulaire
- Le branchement du tableau électrique
- Raccorder un coffret électrique extérieur
- Pour en savoir plus
Demandez votre devis de matériaux ici
Quelles normes pour un tableau électrique ?
La norme NF C 15-100 impose des règles pour l'installation et la mise en conformité des tableaux électriques domestiques. Qu'il s'agisse de travaux dans le cadre d'une construction neuve ou en rénovation, le respect des préconisations de la norme électrique est une obligation qui s'impose à tous les électriciens installateurs.
Il est alors primordial de connaître les règles d'installation et de les consulter au moindre doute, il en va de la sécurité des usagers et de la conformité de l'installation.
L'appareillage modulaire
Un tableau électrique est constitué d'appareillages modulaires. Ces dispositifs régulent et protègent les circuits de l'installation électrique du bâtiment. Chaque appareillage joue un rôle précis et complémentaire des autres éléments constitutifs du tableau électrique.
Les disjoncteurs protègent les circuits, les protections différentielles les personnes et les biens, les parafoudres font barrière aux surtensions brutales, les délesteurs et les contacteurs jour nuit régulent les équipements énergivores, pour ne citer que quelques exemples.
Le branchement du tableau électrique
Le tableau électrique est installé au sein d'une GTL (gaine technique du logement), définie par la norme NF C 15-100. Il est composé de rails DIN où l'appareillage modulaire vient se fixer. Les interrupteurs différentiels sont branchés au disjoncteur d'abonné, placé sur le tableau électrique, au moyen de peignes verticaux. L'alimentation électrique provient du réseau extérieur. Le courant passe d'abord par le compteur électrique, puis par le disjoncteur d'abonné.
Il est également possible de brancher d'autres sources d'alimentation électrique, telles que le solaire ou l'éolien. S'agissant d'énergie solaire, le branchement des panneaux solaires au tableau électrique passe par un onduleur chargé de transformer le courant continu en provenance des panneaux solaires en courant alternatif. Il en va de même pour les dispositifs éoliens. Le courant peut être utilisé en autoconsommation ou sous contrat de revente au fournisseur d'électricité.
Raccorder des panneaux solaires au panneau électrique
Raccorder un coffret électrique extérieur
Lors de la construction de pièces annexes où plusieurs équipements électriques sont à installer, il convient de prévoir un coffret électrique extérieur. Cette solution s'applique aussi pour alimenter du matériel de chantier dans le cadre de la réalisation de gros travaux extérieurs. L'éloignement du tableau électrique principal des appareils à alimenter entraîne une perte de tension due à la distance que le courant doit parcourir. De plus, un ou plusieurs tableaux secondaires permettent de sécuriser l'installation.
Quand faut-il installer un tableau électrique ?
